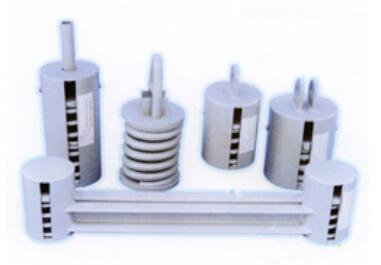

本公司生产的弹簧支吊架标准适用于位移范围为VS(0~180mm)、TD(0~120mm)、载荷范围为154~217384N、使用温度范围-20℃~200℃的可变弹簧支吊架。可变弹簧支吊架主要由圆柱螺旋弹簧、位移指示板、壳体及松紧螺母等零件组成。华力电力根据分类把弹簧支吊架分为上螺纹悬吊型、单耳悬吊型、双耳悬吊型、上调节搁置型、下调节搁置型、支撑搁置型、并联悬吊型。
地址:中国.江苏省.扬中市 联系人:庞中林 电话:0511-88411670 传 真:0511-88419670 Email:huali670@163.com 网 址:http://www.cnhuali.com 网站关键字:弹簧支吊架 |
恒力弹簧支吊架应用范围 发布时间:2020-8-19 14:23:49 来源:http://www.cnhuali.com/ 浏览次数:
摘要:一种恒力弹簧支吊架特征是,包括前侧板和后侧板,两个侧板上端固定连接顶板,所述顶板中竖直穿设有可做上下运动的吊杆。
上一篇我们就弹簧支吊架的零部件对质量的影响做了详细介绍和说明。 本篇文章我们简单的对恒力弹簧支吊架应用范围进行描述,作为专业的弹簧支吊架生产厂家,将尽心整理发布各类弹簧支吊架知识,竭诚为您服务。 1 .一种恒力弹簧支吊架,其特征是,包括前侧板和后侧板,两个侧板上端固定连接顶板,所述顶板中竖直穿设有可做上下运动的吊杆;两个侧板下端固定连接弹簧固定板,所述弹簧固定板下端固定设置吊管,所述吊管上套接压板,所述压板与弹簧固定板之间的吊管上套有压缩弹簧;所述吊杆上设置有压杆,所述压杆左右两侧分别布置杠杆组件,所述杠杆组件转动设置在前侧板和后侧板之间,所述杠杆组件一端与压杆配合,所述杠杆组件另一端与压板连接;所述压杆随着吊杆上下移动时,经杠杆组件带动压板在吊管上弹性上下运动。 2 .根据权利要求所述的恒力弹簧支吊架,其特征是,所述杠杆组件包括前回转凹轮刀、后回转凹轮刀、连接轴、中间转轴以及拉杆,所述中间转轴两端与前后两个侧板固定连接,所述中间转轴穿过前后两个回转凹轮刀,所述连接轴两端分别与两个回转凹轮刀外端连接,所述拉杆下端连接压板,所述拉杆上端与连接轴连接;所述回转凹轮刀内端形成用于与压杆接触配合的接触面,所述回转凹轮刀内端接触面位于压杆下方。
3 .根据权利要求2所述的恒力弹簧支吊架,其特征是,所述杠杆组件上设置有用于调节连接轴位置的位置调整机构;所述位置调整机构包括连接板、调节螺栓以及开设在回转凹轮刀上调节长槽,所述连接轴两端分别位于前后两个回转凹轮刀的调节长槽内,所述连接板与前后两个回转凹轮刀外端边固定连接,所述调节螺栓从连接板和连接轴中穿过,所述调节螺栓连接轴相螺接;所述调节螺栓转动带动连接轴在调节长槽轴移动。
弹簧支吊架的方案原理在下一篇继续做详细介绍,如需了解更多我们的信息,请持续关注。恒力弹簧支吊架应用范围由弹簧支吊架生产厂家江苏省华力电力设备有限公司于2020-8-19 14:23:49整理发布。 转载请注明出处:http://www.cnhuali.com。 上一篇:弹簧支吊架的零部件对质量的影响 下一篇:弹簧支吊架的方案原理 相关新闻 相关产品 |
